2018-02-21 일자 ( 3.4.3.9-102_12194d33 )
 * 한글 번역 추가 수정


WF-2881_3.4.3.9-102_12194d33.7z

압축을 풀고 올려주세요.


2018-02-19 일자 ( 3.4.3.9-102_c0ea644c )
 * 한글화 적용.( 위해한 구글 번역신 충성충성 )
 * 패치 내용 : https://github.com/fehead/rt-n56u/compare/f39818...c0ea64




 한글화된것에 오류가 있으면 아래 링크를 참고하여 번역해주시고
 수정해주시고 댓글 주시면 반영하겠습니다.
 https://docs.google.com/spreadsheets/d/1_icaOODluT-x1JrwoSjPL39tUlPuBHNQLVtBgjzyCNw/edit#gid=0

혹시 이상이 있으면 아래 스크린샷에서처럼 로그를 다운로드 받아 올려주시면
고치는데 도움이 됩니다.

-------------------------
2018-02-12 일자 ( 3.4.3.9-102 ) http://fehead.tistory.com/233
 * 2.4ghz 와이파이 문제 수정(진짜 수정^^;;)
 * RESET 버튼 수정(작동 되는지는 잘 모르겠습니다.15초 누르고 있으면 작동?)
 * 최신 소스 적용.

-------------------------
2018-01-10 일자   http://fehead.tistory.com/232

-------------------------
오리지널 URL : http://cafe.naver.com/062samo/7855






wf2881 m1200ac

  1. 안녕하세요 2018.02.19 22:53 신고

    혹시 openwrt에서 padavan 플래쉬할때 오래걸리나요? 삼십분째 flashing 화면만 나와서 뒤로가기 눌렀다가 실패해서 다시 정펌으로 돌아왔었거든요.
    한시간 넘게 기다려아하나요?

    • 늑대랑 2018.02.20 04:50 신고

      금방 패치되야합니다.
      혹시 압축풀고 .trx 파일을 올리셨는지요?

  2. M1200AC 2018.03.09 22:28 신고

    아래에 태그처럼 m1200ac도 함께 적어주셨는데 m1200ac도 사용할 수 있는 펌웨어인가요?
    openwrt-ramips-mt7621-wf-2881-squashfs-factory.bin 파일은 wf2881 용인것 같은데 m1200ac용으로 변환할 수 있는 방법이 있을까요?
    1년 넘게 펌웨어 업데이트도 안해주는거 알차게 사용해보고 싶어 문의 드립니다.

    • 늑대랑 2018.03.10 08:43 신고

      m1200ac는 usbtty로 하셔야 합니다
      http://fehead.tistory.com/m/219 글을 참조하세요. 여기 블로그 openwrt카테고리에 써놨으니 잘 참고하세요. 제것도 m1200ac입니다

2018-02-12 일자(WF-2881_3.4.3.9-102.7z)

 * 2.4ghz 와이파이 문제 수정(진짜 수정 ^^;)
 * RESET 버튼 수정(작동 되는지는 잘 모르겠습니다.15초 누르고 있으면 작동?)

첨부 파일을 확인하세요.


WF-2881_3.4.3.9-102.7z



========================================


2018-02-07 일자
 * 2.4G 와이파이 수정(몇번 테스트 해본 결과라 잘 되었는지 모르겠습니다.)
 * 최신 소스 적용.

첨부 파일을 다운로드 받은후 압축을 풀고 trx 파일을 펌업 하세요.

버전은 임의로 적은것이며 진짜 버전은 3.4.3.9-099 입니다.



-------------------------
2018-01-10 일자  http://fehead.tistory.com/232

luxflow 님이 만드신 커스텀 펌웨어를 그냥 최신 버전으로 컴파일해봤습니다.
설정이나 모든것은 luxflow이 만드신 소스를 참고 했고
저는 그냥 최신 버전 소스를 머지하고 컴파일하고 해서 만들었습니다.



-------------------------
오리지널 URL : http://cafe.naver.com/062samo/7855




  1. 포도쥬스 2018.03.17 11:01 신고

    아니 작업하셨군요! 늦게 발견했습니다. 잘 쓰고 있었는데 바로 업데이트해보겠습니다. 감사합니다!

luxflow 님이 만드신 커스텀 펌웨어를 그냥 최신 버전으로 컴파일해봤습니다.
설정이나 모든것은 luxflow이 만드신 소스를 참고 했고
저는 그냥 최신 버전 소스를 머지하고 컴파일하고 해서 만들었습니다.


http://cafe.naver.com/062samo/7855

여기를 참고하여 만들었습니다.


첨부파일을 받아 압축을 풀고 WF-2881_3.4.3.9-099.trx 파일을 올려주시면 됩니다.


WF-2881_3.4.3.9-099_180110.7z

이상이 있으면 제가 처리해 줄수 있는 것은 거의 없습니다ㅡ.ㅜ



5G 테스트 결과 161Mbps가 나왔으며 제 폰기준으로 RT-AC68U(165Mbps)와 비슷한 수준으로 나오는 나름 양호한 수준입니다.


TM-1900 : 158Mbps
WF-2881 padavan : 161 Mbps
WF2881 정펌 : 164 Mbps
RT-AC68U 정품펌 : 166Mbps
RT-AC68U 멀린펌 : 173 Mbps




luxflow 님글에서의 설치 방법. ( 아래 링크에 들어가서 openwrt-ramips-mt7621-wf-2881-squashfs-factory.bin 를 다운받습니다.)

http://cafe.naver.com/062samo/7855


설치방법

1. wf-2881 1.8.01 펌웨어를 설치해주세요
2. 첨부된 openwrt-ramips-mt7621-wf-2881-squashfs-factory.bin 파일로 펌웨어를 업데이트 시킵니다.
3. 기다리시면 openwrt 펌웨어가 깔립니다.
4. 192.168.1.1 로 접속합니다.
5. System -> Backup / Flash Firmware -> Flash new firmware image ->  WF-2881_3.4.3.9-099.trx 파일로 업그레이드 시킵니다.

정식펌웨어로 되돌아가는법
1. telnet을 오픈하고, putty로 접속합니다.
2. usb에 정식펌웨어를 저장한 뒤 공유기에 꼽습니다.
3. mtd_write write /media/<펌웨어 파일> Firmware_Stub




https://github.com/luxflow/rt-n56u/commit/171d83a1e6c46b90d48aa1a112bde4bd9500808f

https://github.com/andy-padavan/rt-n56u

소스를 합하여 만들었습니다.


아래는 소스 컴파일 방법..
https://bitbucket.org/padavan/rt-n56u/wiki/EN/HowToMakeFirmware

sudo -i # su - 와 동일

apt-get update
apt-get install git autoconf automake autopoint bison build-essential flex gawk gettext git gperf libtool pkg-config zlib1g-dev libgmp3-dev libmpc-dev libmpfr-dev texinfo python-docutils

cd /opt
git clone https://github.com/luxflow/rt-n56u
cd rt-n56u
git remote add upstream https://github.com/andy-padavan/rt-n56u.git
git fetch upstream
git merge upstream/master


cd /opt/rt-n56u/toolchain-mipsel
./clean_sources
./build_toolchain

cd /opt/rt-n56u/trunk
cp configs/templates/netis/wf2881_full.config .config

vi .config
#########################################################
## 아래부분를 자기 경로에 맞게 수정.
CONFIG_TOOLCHAIN_DIR=/opt/rt-n56u/toolchain-mipsel
#########################################################

./clear_tree
./build_firmware

ls images/WF-2881_3.4.3.9-099.trx   ## 펌웨어.




WF-2881_3.4.3.9-099_180110.7z





스마트폰 충전기 고르기

스마트폰용 충전기를 고를때 주의 사항


1. 자기 스마트폰 혹은 기기에 맞는 충전기를 고르는 것이 중요하다.

급속 충전를 지원하지 않는 모델이면 보통 5V 1A이하의 제품을 구하는 것이 좋다.


2. 충전기기의 전력과 전류 표기를 잘 확인한다.


5v 1A 보다는 5.0v 1A가 더 좋은 충전기다.


5V 5.0 ~ 5.9V가 나오는 스펙이며

5.0V 는 5.01V ~ 5.09V 가 나오는 스펙이므로


전력오차가

5v는 최대 +1V가 되고

5.0v 는 최대 +0.1v가 되어 안정적으로 전력 공급을 합니다.



출처) http://cafe.naver.com/ebook/374989

다음은 전압입니다.

USB 출력은 5V니까 MicroUSB단자의 출력도 5V겠죠.
전원공급장치의 스팩을 아주 유심히 살펴본 분들이라면 출력전압 표기가 여러가지라는걸 눈치 채셨을 거에요.
크게 5V, 5.0V, 5.2V 이렇게 세 종류가 있습니다.

이들이 무슨 차이가 있나면...
5V : 출력이 5.0V ~ 5.9V
5.0V : 5.01V ~ 5.09V
감이 오시는지요?
콤마 소수점 개수에 따라서 출력전압은 10배씩 정밀해 집니다.
가급적이면 소수점 한자리 전압이 찍힌게 좋겠죠.




제가 가지고 있는 스마트폰 충전기 모델명 및 스펙


모델명

스펙

 삼성 갤럭시S3 번들 충전기(ETA0U18KBK)

 5.0v 1A

 아트릭스 4G 번들 충전기(DC4050KR0301)

 5.1v 850mA(0.85A)

소니 Z3c 번들 충전기(EP880)

 5.0v 1500mA(1.5A)

펜택 번들 충전기(TA-300)

 5v 2A



따라서 되도록이면 전압에 소숫점 1자리가 있는 제품를 사는것이 좋다라는 것이다.


위의 도표로 보면 삼성 S3(5.0v), 아트릭스 4G(5.1v), 소니z3c(5.0v) 용 번들 충전기는 전압에 소숫점 1자리가 있어 좋은 편이지만

펜택은 소숫점 없이 그냥 5v이므로 좋은 충전기가 아니다.


전류에 대해서는 1A이하가 무난하므로 위의 표로 보면 S3, 아트릭스가  번들 충전기가 좋은 편이다.

최근 울트라북을 살일이 있어 cpu종류를 알아 봤는데

좀 충격적인 글을 봤다.


울트라북 시리즈 인텔 cpu에는 모델명칭 뒤에 U가 붙는데 이게 모두 코어 갯수가 2개라는 점이다.

또한 i3, i5, i7은 동일하게도 쓰레드가 코어당 2개씩 해서 각각 2코어 4쓰레드 라는 것이다.


그래서 i3가 생각보다 i7보다 별로 성능 차이가 안난다는 거라는 것이다..

믿기가 힘들었다.


그래서 한번 찾아봤다.





 i3-5010U

 i5-5200U

 i7-5500U

 코어수

 2

2

2

 쓰레드

4

4

4

 캐시

3M

 3M

 4M

기본 주파수

2.10GHz

 2.20 GHz

 2.4 GHz

터보 주파수

없음

 2.70 GHz

 3.0 GHz

벤치마크 점수

3065

 3504

 4004



벤치 마크 점수와 터보 주파수와 같이 가는 느낌이다.

물론 캐시 사이즈가 i7에서는 1M가 크지만 결국 터보 주파수가 벤치마크 점수에서 크지 않을까 생각 된다.

울트라 시리즈 노트북을 살때는  i3도 고려 해 보는건 어떨까?


공유기 사용자 모임에 어떤분이 공유기에 스위치가 달린 쿨러를 다는 걸 보고 한번 따라서 달아 봤습니다.

흡기가 아닌 배기로 쿨러를 달았는데.. 공유기를 평평하게 놔두었을때는 돌지 않고 옆으로 세워 놔야 노네요.

전 평상시에 세워놓고 쓰니 문제는 없습니다.




1. 타임존 설정


/etc/config/system 빨간 부분 수정.

config system
        option hostname 'LEDE'
        option ttylogin '0'
        option log_size '64'
        option urandom_seed '0'
        option zonename 'Asia/Seoul'
        option timezone 'KST-9'
        option log_proto 'udp'
        option conloglevel '8'
        option cronloglevel '8'



2. system 재시작


# /etc/init.d/system restart


전생했더니 슬라임이었던 건에 대하여 4권에 나오는 지도


전생했더니 슬라임이었던 건에 대하여 지도



페이지원 HD를 아직도 사용중이다.

그런데 최근 크레마 PC버전을 설치하고 사용하려니 페이지원HD 인식을 못하였다.

그래서 어렵사리 예전 버전을 구해서 사용하니 인식을 하였다.


혹시 몰라 여기에 업로드 해 놓는다.




crema_3.0.0.0.exe.7z.001

crema_3.0.0.0.exe.7z.002

crema_3.0.0.0.exe.7z.003

crema_3.0.0.0.exe.7z.004


  1. ㅂㅎㅈ 2018.01.24 16:37 신고

    감사합니다.
    근데 정말 어렵게 7z파일 풀었네요....

주의 여기에 나오 것을 하면 100% AS 안됨을 알려 드립니다.
한마디로 AS를 포기해야 합니다.


 http://fehead.tistory.com/218  M1200AC(WF-2881) 분해

 http://fehead.tistory.com/219  Open Wrt 올리기 1 - 부품 주문
 http://fehead.tistory.com/221 Open Wrt 올리기 2 - 핀 헤더 연결




0. 참고 자료

 - http://cafe.naver.com/062samo/10722  공유기 사용자 모임 초보설계자님 글

 - https://wiki.openwrt.org/toh/netis/wf-2881 Open Wrt 위키

 - https://sourceforge.net/projects/tftp-server/?source=typ_redirect Tftp Server

 - http://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html Putty


1. 사전 작업

 - putty 다운로드

 http://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html 로 들어 가서  putty.exe 를 다운받는다.

 https://the.earth.li/~sgtatham/putty/latest/x86/putty.exe


 - tftp 서버 설치

 https://sourceforge.net/projects/tftp-server/?source=typ_redirect  를 다운로드 받아 설치한다.(설치 디렉토리를 잘 기억해 두자 - 나는 D:\Utils\OpenTFTPServer 에 설치했다.)


 - open wrt 다운로드

 https://wiki.openwrt.org/toh/netis/wf-2881 참고 하여 아래의 파일을 다운로드 한다.

 https://downloads.openwrt.org/snapshots/trunk/ramips/mt7621/openwrt-ramips-mt7621-wf-2881-squashfs-sysupgrade.bin


를 다운로드 받아 D:\Utils\OpenTFTPServer\fw.bin 파일명으로 변경 한다.



 - 공유기와 PC 연결

 아래와 같이 꾸민다.

 (IP는 나중에 볼것이므로 상관하지 말자 - 단 192.168.1.x 로 시작되는 IP는 피한다.)





2. USB to TTL 연결

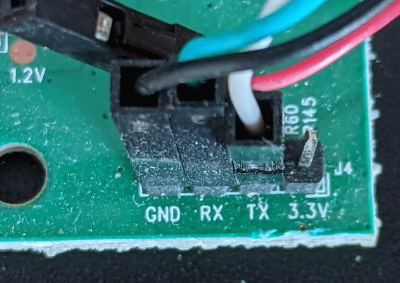

 - 아래 그림을 참고하여 USB TO TTL를 연결한다.






3. IP 확인 및 설정 준비

 - cmd ipconfig를 확인하여 자기 IP를 확인하고 쓰지 않는 IP를 알아 낸다.

 아래 사진에서는  192.168.0.139 가 자기 IP




 ping 으로 192.168.0.222 를 쳐서 쓰지 않는 IP인것을 확인

C:\Users\fehead>ping 192.168.0.222

Ping 192.168.0.222 32바이트 데이터 사용:
192.168.0.139의 응답: 대상 호스트에 연결할 수 없습니다.

192.168.0.222에 대한 Ping 통계:
    패킷: 보냄 = 1, 받음 = 1, 손실 = 0 (0% 손실),



4. TFTP 서버 실행

 - tftp 서버를 실행 시켜 놓는다.

  tftp server를 설치해 놓은 디렉토리로 가서 D:\Utils\OpenTFTPServer\RunStandAloneMT.bat 를 더블클릭하여 실행시킨다.









5. USB TO TTL 연결 확인

 - USB TO TTL를 USB에 연결하고 장치 관리자로 가서 COM port를 확인한다.

 아래 화면에서는 COM11 이다. 잘 기억하자.


6. putty 실행

 - 다운로드 받은 putty.exe 파일을 실행시키고

 - Connection Type: 에서 Serial를 선택

 - 아래 내용대로 COM11 , 57600 를 선택하고

 - Open


7. Open Wrt 설치

 - 아래와 같이 환경이 꾸며 졌으면 이제 M1200AC(WF-2881) 공유기 전원을 켠다.




 - putty 에 글자가 나오면 재대로 된것이며 글이 깨져보이거나

  글자가 안나온다면 UART TX, RX 연결을 바꿔 보고 공유기 전원을 껐다 다시 켜라.

  그래도 안나온다면 납땜이나 USB TO TTL이 불량일 확률이 높다.


 - 아래의 그림과 같은 화면이 나올텐데

 "You Choosed" 글자가 나오면 2(엔터 치지마라) 를 누르고

 "Y"

 "192.168.0.222" :  M1200AC(WF-2881) 공유기에 설정될 IP

 "192.168.0.139" : PC IP (TFTP 서버)

 "fw.bin" : OpenWrt 펌웨어 를 치고 엔터를 쳐라.



 - 드디어 패치가 되고 있다. checksum bad는 신경 쓰지 말자



8. OpenWrt 기본 설정

 - 이제 설치가 완료 되었다. 몇가지 설정을 하자

 - M1200AC(WF-2881) LAN에 꽃혀 있는 인터넷 선을 WAN에 꽃아 놓자.

 - root(admin) 암호 설정

  putty 화면에서 좀 기다리면 더이상 글자가 안나온다면 엔터를 몇번 치면 아래와 비슷한 화면이 나올것이다.

BusyBox v1.24.2 () built-in shell (ash)

  _______                     ________        __
 |       |.-----.-----.-----.|  |  |  |.----.|  |_
 |   -   ||  _  |  -__|     ||  |  |  ||   _||   _|
 |_______||   __|_____|__|__||________||__|  |____|
          |__| W I R E L E S S   F R E E D O M
 -----------------------------------------------------
 DESIGNATED DRIVER (Bleeding Edge, 50088)
 -----------------------------------------------------
  * 2 oz. Orange Juice         Combine all juices in a
  * 2 oz. Pineapple Juice      tall glass filled with
  * 2 oz. Grapefruit Juice     ice, stir well.
  * 2 oz. Cranberry Juice
 -----------------------------------------------------
root@OpenWrt:/#




 passwd 와 엔터를 쳐서 암호를 변경하자

root@OpenWrt:/# passwd
Changing password for root
New password:



- LUCI 웹 환경 설치

"opkg update" 명령과 "opkg install luci"를 실행 시켜 웹 환경을 설정한다.

root@OpenWrt:/# opkg update
Downloading http://downloads.openwrt.org/snapshots/trunk/ramips/mt7621/packages/base/Packages.gz.
Updated list of available packages in /var/opkg-lists/designated_driver_base.
Downloading http://downloads.openwrt.org/snapshots/trunk/ramips/mt7621/packages/base/Packages.sig.
...


 root@OpenWrt:/# opkg install luci

...





9. 설치 완료 후 웹 접속

 - 공유기 LAN1에 PC를 연결하여 http://192.168.1.1/ 로 접속한다.

 - 조금전에  설정한 root 암호로 접속하면 된다.




주의 여기에 나오 것을 하면 100% AS 안됨을 알려 드립니다.
한마디로 AS를 포기해야 합니다.

  1. 새해 복 많이 받으세요^^ 2018.01.02 11:49 신고

    제가 직접 해보니까 사진과 다르게 RX랑 TX를 반대로 연결해야 인식이 되네요.
    ASUS RT-AC56U 기반 FW도 설치 가능하네요^^
    http://cafe.naver.com/062samo/7855
    (luxflow님 포팅)

    • 늑대랑 2018.01.16 14:03 신고

      RX와 TX선 색상은 제조사에 따라 다를수도 있습니다. 보통 그라운드 색은 검은색입니다.
      luxflow님이 포팅한 펌웨어 최신 버전을 컴파일하여 올려두었습니다. 참고 하세요^^
      http://fehead.tistory.com/232
